FLV封装格式
作者：罗上文，微信：Loken1，公众号：FFmpeg弦外之音
FLV是众多封装格式中比较简单的一种，本书的宗旨是由浅入深，所以先讲它。
无论是FLV还是其他的封装格式，99%都是二进制格式来的。要了解这些二进制格式，需要先找到一个好用的分析工具，例如 FlvAnalyzer、flvparse 等等。
用这些工具打开一个真实的 flv 素材文件，例如：juren-30s.flv。然后结合网上的文章与标准文章就能快速去熟悉 FLV 封装格式，学习其他封装格式也可以使用这种方法。
这种学习方法叫格物，格物就是先去学具体的事物，学到一定境界之后，再总结归纳出来理论。如果单讲理论就太抽象了。我是从《软件调试》一书的作者张银奎那里学来的格物的思想。
FLV 的标准文档是 video_file_format_spec_v10.pdf，建议读者可以先简单阅读一遍。本文使用的分析工具是 FlvAnalyzer，素材文件是 juren-30s.flv。
我们用 FlvAnalyzer 打开这个 juren-30s.flv 文件，会发现 FLV 文件是由 Header 与 Body 两部分组成的，如下：
FLV Header，头部介绍

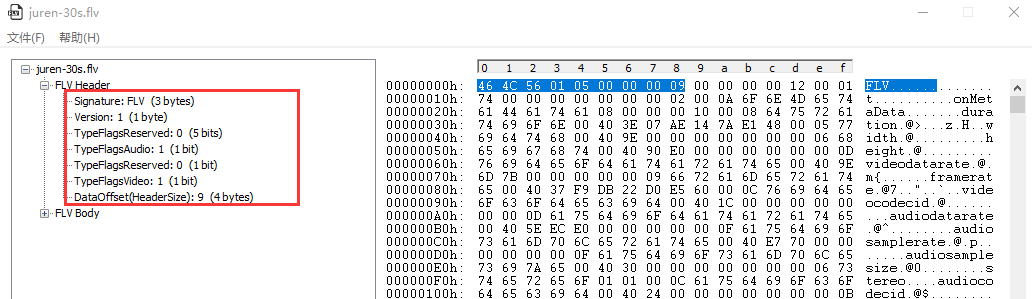

FLV Header 一共占 9 个字节，FLV Header 的字段如下：
- 开头的 3 个字节是 FLV 的 ASCII 码对应的数字。
TypeFlagsAudio跟TypeFlagsVideo分别代表这个 FLV 文件是否有音频 跟 视频。DataOffset字段表示，什么位置开始就是FLV Body的数据。因为FLV Header之后就是FLV Body，因此可以说DataOffset字段是头部的大小
FLV Body，介绍

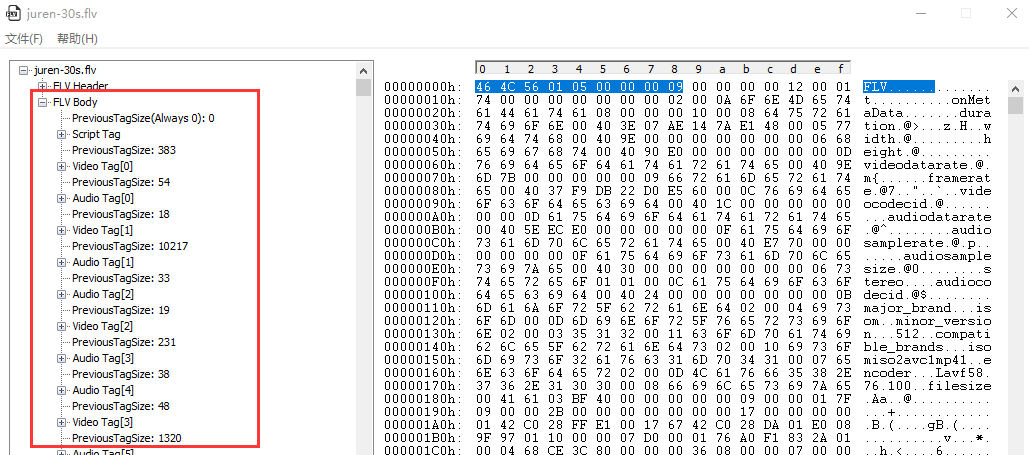

FLV Body 是由多个 Tag 组成的，结构如下：
FLV body = PreviousTagSize0 + Tag1 + PreviousTagSize1 + Tag2 + ... + PreviousTagSizeN-1 + TagN
提示：PreviousTagSizeN 是上一个 Tag 的大小。

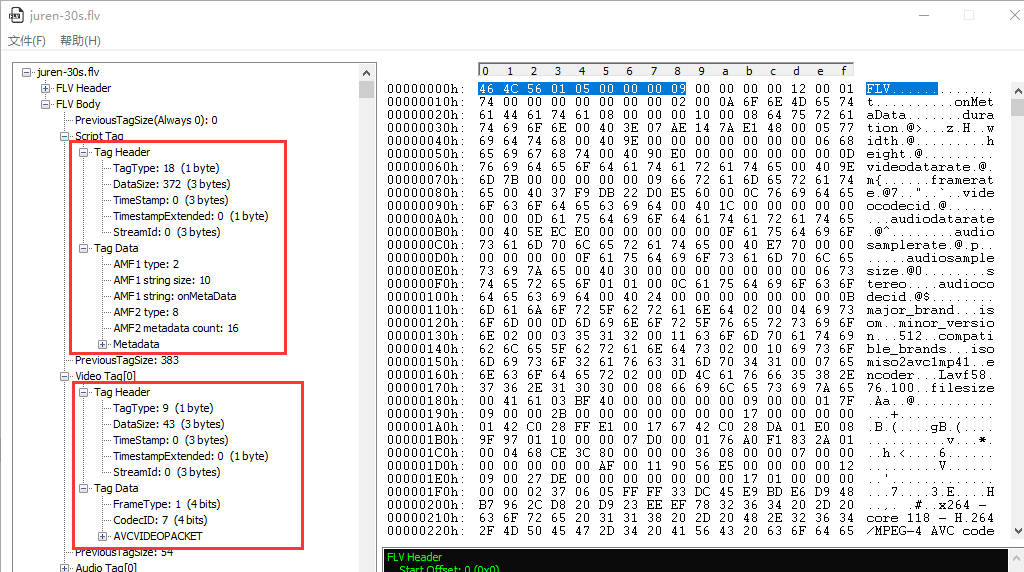

Tag 里面还分为两部分，Tag Header + Tag Data，如下：
Tag Header 介绍
1，TagType，类型。主要有 3 种类型，如下：
- Script Tag，
TagType等于 18，这种 Tag 只有一个，而且在开头的位置，主要是存储文件的基本信息，帧率，采样率，持续时间之类的。 - Video Tag，
TagType等于 9，存放 一帧视频的数据，通常是 一帧。 - Audio Tag，
TagType等于 8，存放一帧音频的数据，通常是一帧。
2，DataSize，后面的 Tag Data 部分的大小。
3，TimeStamp，占 3 字节，当前这一帧视频 或者 音频的 解码时间。
4，TimeStampExtended，占1 字节，解码时间扩展，因为 TimeStamp 字段只有 3 字节，如果存不下 dts（解码时间），就需要用 TimeStampExtended 来扩展，TimeStampExtended 会作为最高位的字节。
5，StreamId，这个字段总是0，但是不知道干嘛的，后面补充。
Tag Data介绍
Tag Data 的字段不是固定的，而是根据 Tag Header 里面的 TagType 决定的。
1，Script Tag 介绍
当 TagType 等于 18（Script Tag）的时候，Tag Data 里面全部都是 AMF 包，AMF 全称是 Action Message Format（信息表）。

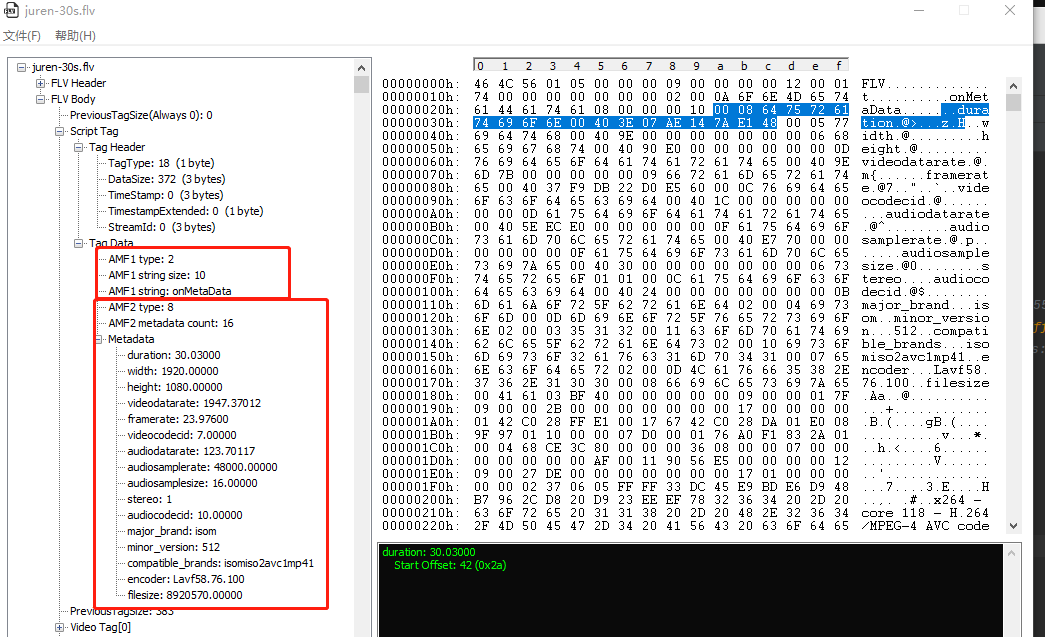

juren-30s.flv 里面有 两个 AMF 包，AMF1 与 AMF2，如下：
注意，上图中的 Metadata 也是属于 AMF2 包的。
AMF1 的 type 等于 2，代表这是一个 String 包，String size 等于 10，代表这个字符串是 10 个字节，而 onMetaData 刚好就是 10 字节了。
AMF2 的 type 等于 8，代表这是一个 数组 包，metadata count 等于 16，代表这个数组的长度是 16，可以看到 MetaData 里面刚好有 16 个 Key-value 键值对。

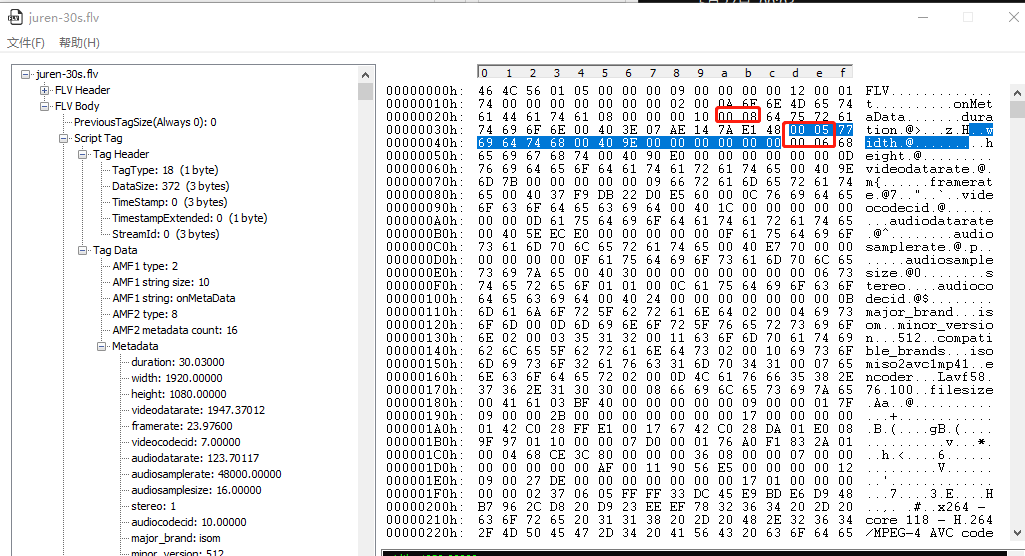

他这个 key-value 键值对的解析规则是这样的，key 的类型一定是字符串，前面 2 个字节代表字符串的长度，如下：
08 是 duration 的长度，05 是 width 的长度，06 是 height 的长度，以此类推。
key 字符串之后的第一个字节，就是 value 的 type，value 有好几种类型的，在 FFmpeg 里面有定义，如下：
typedef enum {
AMF_DATA_TYPE_NUMBER = 0x00,
AMF_DATA_TYPE_BOOL = 0x01,
AMF_DATA_TYPE_STRING = 0x02,
AMF_DATA_TYPE_OBJECT = 0x03,
AMF_DATA_TYPE_NULL = 0x05,
AMF_DATA_TYPE_UNDEFINED = 0x06,
AMF_DATA_TYPE_REFERENCE = 0x07,
AMF_DATA_TYPE_MIXEDARRAY = 0x08,
AMF_DATA_TYPE_OBJECT_END = 0x09,
AMF_DATA_TYPE_ARRAY = 0x0a,
AMF_DATA_TYPE_DATE = 0x0b,
AMF_DATA_TYPE_LONG_STRING = 0x0c,
AMF_DATA_TYPE_UNSUPPORTED = 0x0d,
} AMFDataType;
如果 value 的 type 是 AMF_DATA_TYPE_NUMBER，那 value 就占 8 字节，存储的是浮点数。
如果 value 的 type 是 AMF_DATA_TYPE_BOOL，那 value 就占 1 个字节，存储的是 0 或者 1。
如果 value 的 type 是 AMF_DATA_TYPE_STRING，那 value 就占 x 个字节，xxx
总之，value 的字节大小是由 type 决定的，具体代码解析在《flv_read_packet读取AVPacket》有讲解。
2，Video Tag 介绍

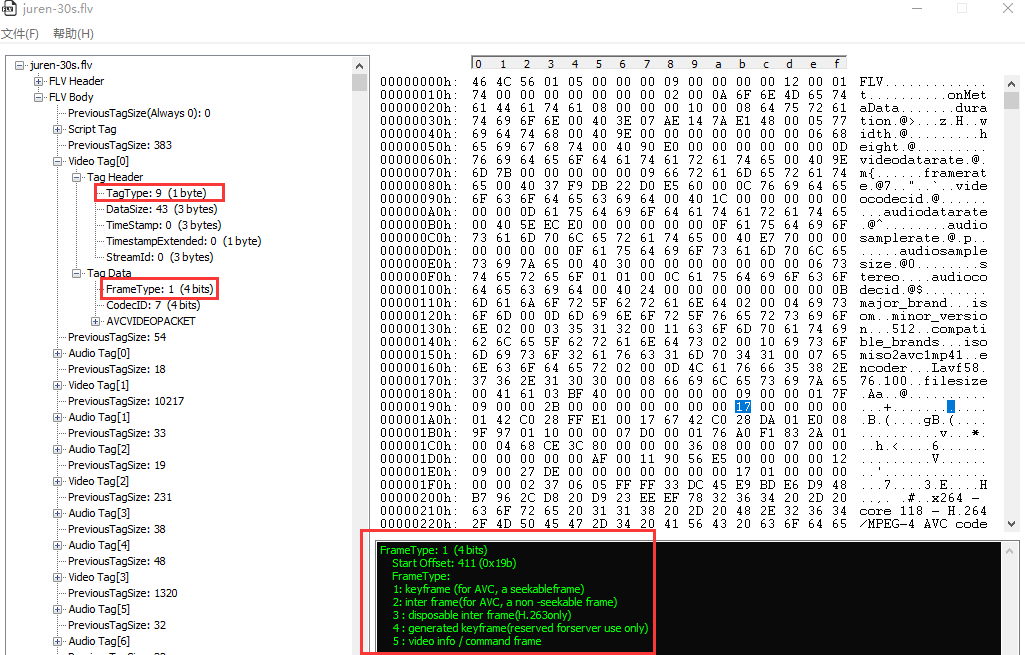

当 TagType 等于 9（Video Tag）的时候，Tag Data 里面有两个字段是固定的，这两个字段是 FrameType 与 CodecID，他们各占 4 位，如下：
CodecID 指名使用的是哪种编码标准，如下：
CodecID:
1: JPEG (currently unused)
2: Sorenson H.263
3 : Screen video
4 : On2 VP6
5 : On2 VP6 with alpha channel
6 : Screen video version 2
7 : AVC
本文的 juren-30s.flv 的 CodecID 是 7，所以是 H264 编码的
FrameType 有 5 个值，如下：
FrameType:
1: keyframe (for AVC, a seekableframe)
2: inter frame(for AVC, a non -seekable frame)
3 : disposable inter frame(H.263only)
4 : generated keyframe(reserved forserver use only)
5 : video info / command frame
不过上图的 FrameType 虽然是 1，但他的 Tag Data 里面的是编码信息，而不是关键帧，他还要用 AVCPacketType 来判断的，如下：
当 CodecID 是 7（AVC）的时候，AVCPacketType 有 3 个值，如下：
AVCPacketType等于 0，代表后面的数据是 AVC 序列头AVCPacketType等于 1，代表后面的数据是 AVC NALU 单元AVCPacketType等于 2，代表 AVC 序列结束。
Video Data 里面的 CompositionTime Offset 是时间补偿，是用来计算有 B 帧场景的 PTS 的，Tag Header 里面的 TimeStamp 是解码时间，需要加上 CompositionTime Offset 才是 PTS。
3，Audio Tag 介绍

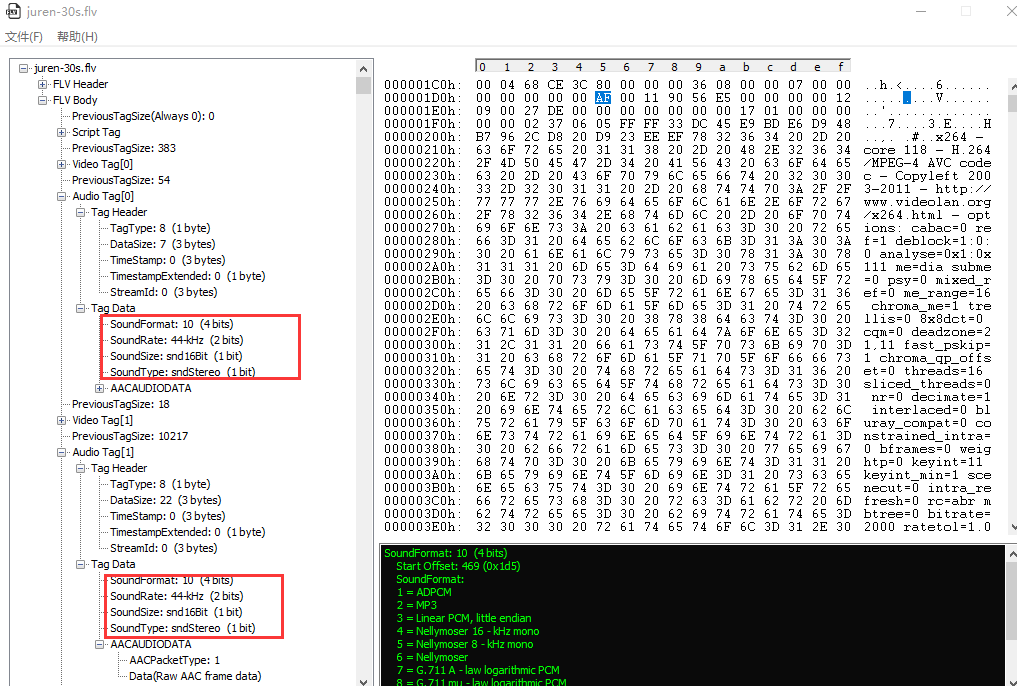

当 TagType 等于 8（Audio Tag）的时候，Tag Data 里面有 4 个字段是固定的，如下：
上图这 4 个字段的解析如下：
SoundFormat：音频格式，实际上就是指名 Tag Data 里面是什么数据类型，可能是 AAC 的编码数据，也可能是 MP3 的编码数据，如下：
SoundFormat: (4 bits)
Start Offset: 469 (0x1d5)
SoundFormat:
1 = ADPCM
2 = MP3
3 = Linear PCM, little endian
4 = Nellymoser 16 - kHz mono
5 = Nellymoser 8 - kHz mono
6 = Nellymoser
7 = G.711 A - law logarithmic PCM
8 = G.711 mu - law logarithmic PCM
9 = reserved
10 = AAC
11 = Speex
14 = MP3 8 - Khz
15 = Device - specific sound
本文的 flv 文件他的 SoundFormat 是 10，所以他的 Audio Tag 里面是 AAC 的编码数据。
SoundRate：采样率，有 4 个值，如下：
SoundRate: (2 bits)
0 = 5.5-kHz
1 = 11 - kHz
2 = 22 - kHz
3 = 44 - kHz
SoundSize：采样深度，0 代表 8 位采样，1 代表 16 位采样。
SoundSize: (1 bit)
0 = snd8Bit
1 = snd16Bit
SoundType：声道，0 代表 单声道，1 代表 双声道。
SoundType: (1 bit)
0 = sndMono
1 = sndStereo
不过每个 Audio Tag 都有 SoundFormat，SoundRate，SoundSize，SoundType 这 4 个字段，其实有点多余，我个人觉得，因为都是一样的值。
当 SoundFormat 等于 10 （AAC）的时候，AACAUDIODATA 里面的 AACPacketType 有 2 个值：
- 当
AACPacketType等于 0，代表这是AudioSpecificConfig（序列头），AudioSpecificConfig只出现在第一个Audio Tag中 - 当
AACPacketType等于 1，代表这是 AAC Raw frame data，也就是AAC 的裸流
